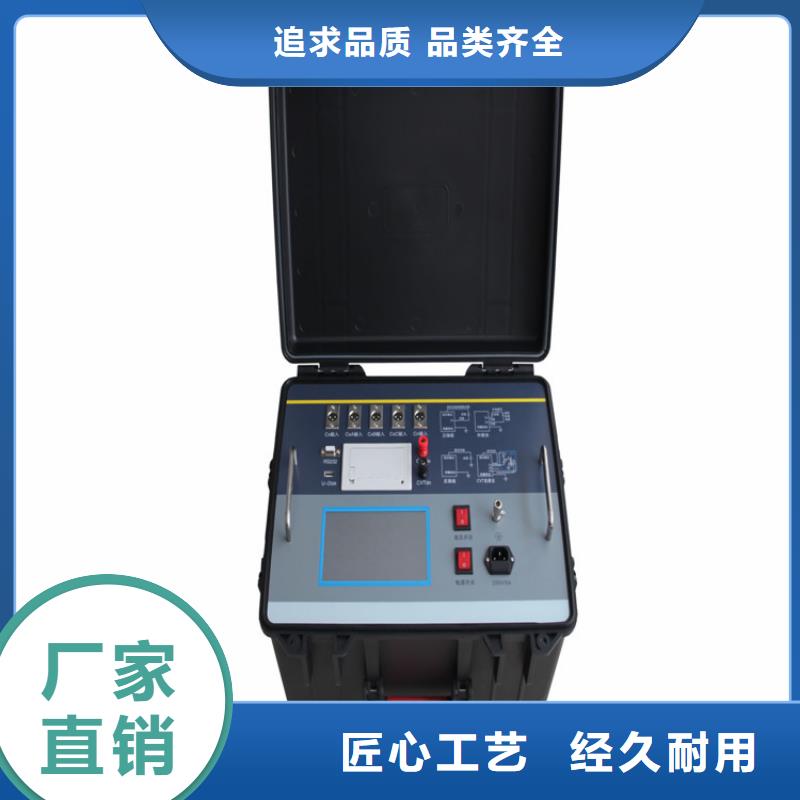

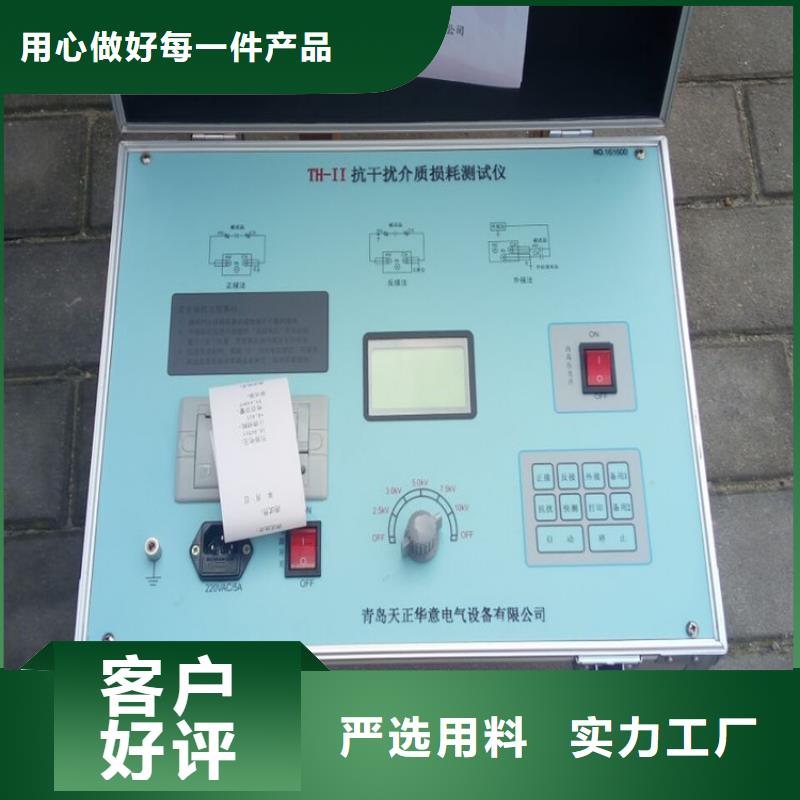

曲靖介质损耗测试仪仪器内部已经采用了抗干扰措施，保证在外电场干扰下准确测量。图 2—1 测量原理图三、主要技术参数1使用条件-15℃∽40℃RH＜80％2抗干扰原理变频法3电 源AC 220V±10％允许发电机4高压输出0.5KV∽10KV每隔0.1kV精 度2％电流 200mA容 量2000VA5自激电源AC 0V∽50V/15A单 频 50.0HZ、60.0HZ 自动双变频45.0HZ/55.0HZ 47.5HZ/52.5HZ 55.0HZ/65.0HZ 57.5HZ/62.5HZ6分 辨 率tgδ: 0.001％Cx: 0.001pF7精 度△tgδ:±(读数＊1.0％＋0.040％)△C x :±(读数＊1.0％＋1.00PF)8测量范围tgδ无限制C x15pF ＜ Cx ＜ 300nF10KVCx ＜ 60nF5KVCx ＜ 150nF1KVCx ＜ 300nFCVT测试Cx ＜ 300nF9LCR测量范围电感L＞20H（2kV）电阻R＞10KΩ（2kV）LCR测量精度1％角度分辨率0.0110CVT变比范围10∽10000CVT变比精度1％CVT变比分辨率0.0111外型尺寸（主机(mm)350（L）×270（W）×270（H）外型尺寸(附件)(mm)350（L）×270（W）×160（H）12存储器大小200 组 支持U盘数据存储13重量（主机）22.75Kg重量（附件箱）5.25Kg四、面板说明图 4—11、紧急停机按钮及高压指示灯2、U盘接口3、总电源开关4、AC220V电源输入插座5、Cn标准电容输入插座6、Cx试品输入插座7、触摸显示屏8、接地接线柱9、ES自激输出10、打印机11、接线图12、高压输出HV插座13、高压线屏蔽接地端子图 4—24.1、紧急停机按钮及高压指示灯安装位置：如图4—1—①。功 能：在仪器测试过程中有高压输出时，遇紧急情况需要断开高压输出，即可按下紧急停机按钮立即从内部切断高压输出；按钮内置指示灯作为高压输出指示灯。 4.2、U盘接口安装位置：如图4—1—②。功 能：可把仪器内部保存的测试数据导入并保存到U盘中。注 意：数据传输过程当中严禁拔出U盘，只有当数据传输完毕后并且液晶屏上出现拔出U盘的提示后，方可拔出U盘，否则有可能烧毁U盘。4.3、总电源开关安装位置：

<曲靖>天正华意电气设备有限公司

曲靖介质损耗测试仪当设置为“外电极”时，主菜单界面的实时温度状态指示区显示的温度就为外电极的实时温度；而在“加热测试”，当“外电极”温度达到“预设温度”时，设备会停止加热，将保持在预设温度点；“自动测试”时，将会在“外电极”温度达到“预设温度”的一瞬间启动测试。当设置内电极或平均温时，设备就会在相应条件下的运行。3)HV（tgx）设置方法：该设置项一般设置为“2000V”AC，直接点击“XXXX(AC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为tgx、Cx、εr的测试电压，在测试时，设备将按照设置的电压，进行加压测试。4)HV（Rx）设置方法：该设置项一般设置为“500V”DC，直接点击“XXX(DC)”文字上，按“↑、↓”进行测试电压的调节。用途：请注意该项为Rx、ρ的测试电压，在测试时，设备将按照设置的电压，进行加压测试。5)自动打印设置方法：直接点击“开、关”文字上，按“↑、↓”进行自动打印的开启和关闭的切换。用途：基于“自动测试”模式下，测试完成后，是否自动打印数据的设置。6)tgx Cx 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“tgx、Cx、εr”测试项进行测试；如选择“关”时，则不会对该测试项测试。7)Rx、ρ 选项设置方法：直接点击“开、关”文字上，按“↑、↓”进行该测试项的开启和关闭的切换。用途：选择“开”时，当“直接测试”、“加热测试”及“自动测试”三种测试模式时，就都会对“Rx、ρ”测试项进行测试；如选择“关”时，则不会对该测试项测试。

供应异频全自动抗干扰介损测试仪_厂家

曲靖介质损耗测试仪注 意：测试时请保持接地良好，注意。五 使用说明5.1、主菜单打开电源开关，进入主菜单（如图5—1）。界面上方为状态提示栏。从左往右分别为：①测试主机与手持终端之间的2.4G无线信号，10表示信号强；②测试主机高压单元电池电量；③测试主机低压单元电池电量；④手持终端电池电量。第二栏右侧为日期时间显示。中间区域为功能按键区，可自行选择需要的功能点击进入。图 5—15.2、测试界面首先根据相应的接线提示接好仪器外部与被试品之间的连线，然后点击主界面“正接法”或“反接法”选项，进入下一级测试菜单（如图5—2）。个表格为状态显示区。只要仪器正常开机就一直实时检测外部高压电压、测试电流、外高压频率。测试过程中状态显示区数据停止更新，在结果显示区继续显示。第二个表格为结果显示区。点击右下角“启动”按钮仪器会自动进行一次测试，并将结果显示在表格中。测试完成自动保存结果数据。单次测试时长大约45秒。图 5—2HV：外部高压电压值，单位KV。Ix：测试电流值，单位mA、A。f ：外部高压频率，单位Hz。Cx：被试品电容量，单位pF、nF、uF。tgx：被试品在当前频率下的介质损耗值，用％号表示。tg50：被试品频率换算为50Hz的介质损耗值，用％号表示。PF：被试品在当前频率下的功率因素。PF：被试品频率换算为50Hz的功率因素。Pr：被试品功率，单位W、KW。5.3、数据查询每次测量数据都会自动保存，超大容量内存用户完全不用担心忘记保存或者测量次数过多而丢失数据。在主界面左侧点击“历史数据”即可查寻并所有历史数据。从上往下按照时间顺序排列，第0组数据为所测数据往后依次按测试时间先后排列。右侧上方显示累计保存数据组数。想要查看哪组数据，先在左侧点击选取，然后点击右侧的“展开”按键即可查看本次测试的全部数据、波形以及测量时的参数设置值。点击“U盘备份”然后插入U盘即可把所有数据文件自动保存到U盘中。

曲靖介质损耗测试仪 注 意：如果打开高压盒电源开关指示灯不闪烁，可能是电池没电了，需要充电。4.9、高压测量接线柱安装位置：如图4—2—⑨。功 能：反接法测量时，被试品的测量输入插座。注 意：高压小于等于12 kV，电流小于等于15A。4.10、高压接线柱安装位置：如图4—2—⑩。功 能：测试高压接线柱，反接法测量时被试品的高压屏蔽极。注 意：高压小于等于12kV。4.11、高压盒电源开关和充电插座安装位置：高压盒底面，如图4—2—11。功 能：高压盒电源开关和充电插座。注 意：高压盒内置锂电池电量可以在手持终端主界面查看。不使用时请及时关闭电源开关，以免电池掉电。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.12、低压盒电源开关安装位置：如图4—2—12。功 能：低压盒电源开关。注 意：不使用时请及时关闭，以免电池掉电。4.13、低压盒电源指示灯安装位置：如图4—2—13。功 能：打开低压盒电源开关则指示灯一直亮。注 意：如果打开高压盒电源开关指示灯不亮，可能是电池没电了，需要充电。4.14、低压盒充电插座安装位置：如图4—2—14。功 能：低压盒内置锂电池充电插座。注 意：电池电量可以在手持终端主界面查看。充电必须使用原厂自带充电器，充电电压12.6V电流小于等于3000mA，充电插座严禁短路。4.15、测试主机2.4G天线插座安装位置：如图4—2—15。功 能：手持终端与测试主机之间的无线通讯。注 意：必须使用2.4G天线，开机之前请检查天线是否插好拧紧。4.16、低压测量接线柱安装位置：如图4—2—16。功 能：正接法测量时，被试品的测量输入插座。注 意：电流小于等于15A。4.17、接地接线柱安装位置：如图4—2—17。功 能：测试主机接地接线柱，正接法测量时被试品的低压屏蔽极。

<曲靖>天正华意电气设备有限公司 供应异频全自动抗干扰介损测试仪_厂家

曲靖介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

<曲靖>天正华意电气设备有限公司 供应异频全自动抗干扰介损测试仪_厂家

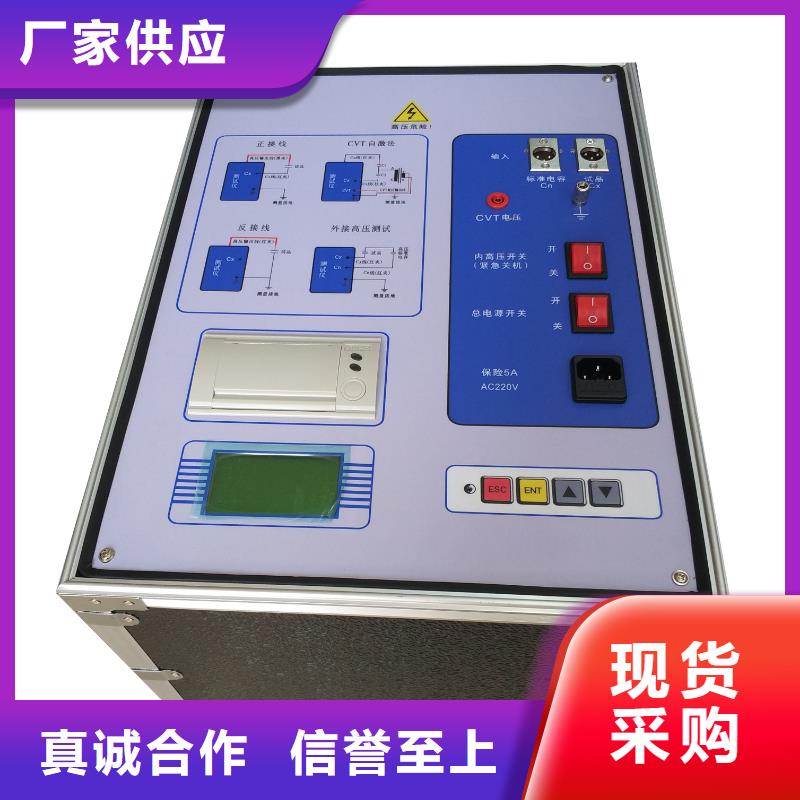

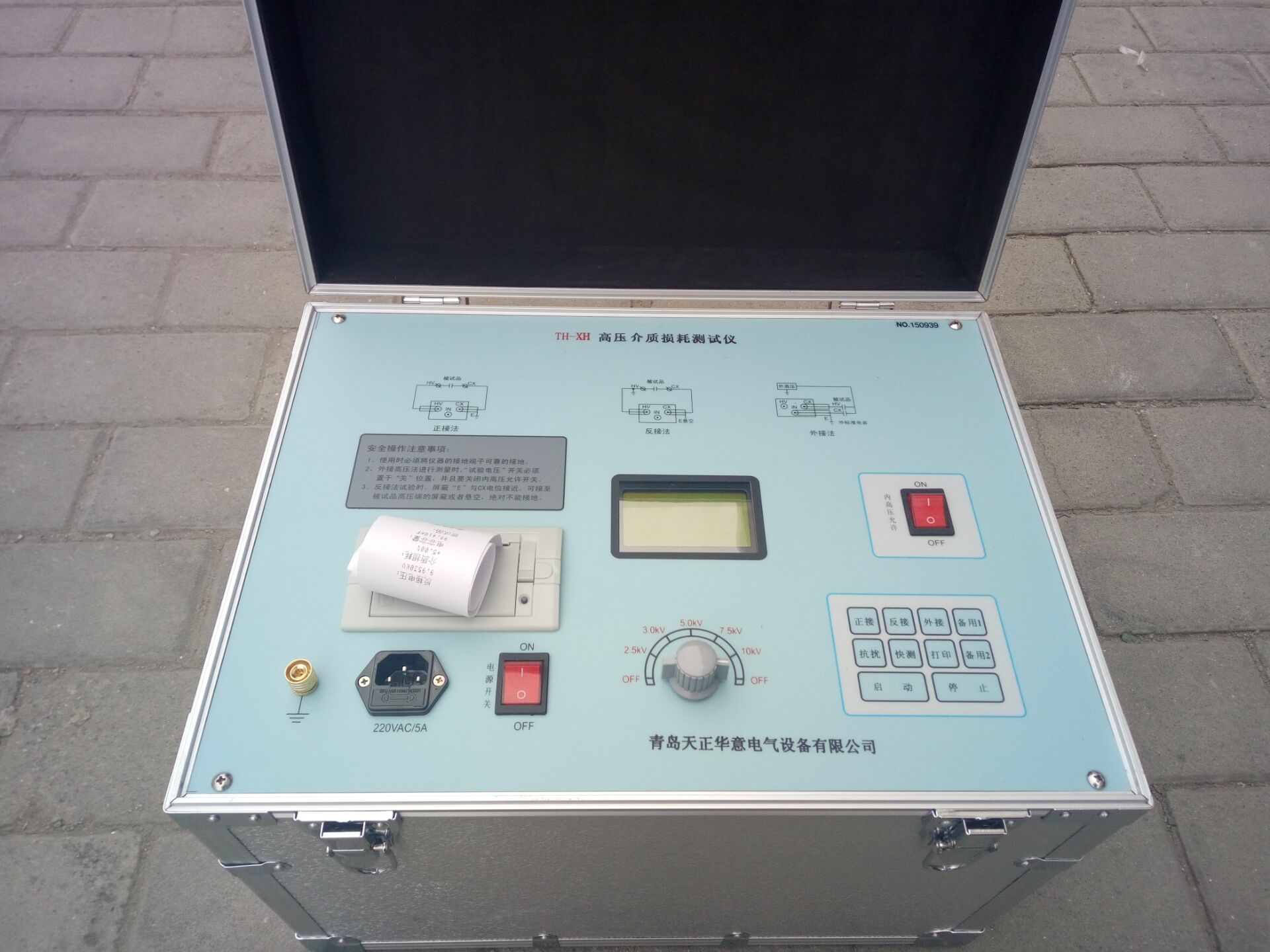

曲靖介质损耗测试仪关闭此开关仪器内部无高压产生，亦无高压输出。总电源开关：打开该开关，屏幕显示测量内容。按键盘： 对光标所在处的内容否认时，或者已完成该内容。“ENT”：对光标所在处的内容认同时，可按此键加以确认，并将光标移至它处。“ ”：改变数值或改变正、反接线，单频、异频等内容。屏幕显示：显示菜单、测量信息、测量结果。应避免长时间阳光爆晒。亮度调节：调节屏幕对比度。五、操作说明以测量电力变压器，高压绕阻对低压绕阻及外壳的介损为例。该测量应采用反接法测量，(接线图见反接法)，检查仪器与电力变压器连接正确后，选用异频、10KV电压测量，进行以下操作。①打开总电源开关，仪器屏幕显示如下图4所示图4 开机显示 联接方式 测量电压 ②按“ENT”键，光标进入“测量方式 □ 50 按“ 键则可从“测量方式□ 50D” “测量方式□ 60测量方式□ 60D测量方式□ 45测量方式□ 55测量方式□ 65”间调整频率，按“ESC”键，光标移至首位，再按”键 ，将光标移至下一排“联接方式”前，见图5所示（测量方式：45、50、55、60、65分别代表45Hz、50Hz、55Hz、60Hz、65Hz单频测量，50D代表45/55Hz异频测量，60D代表55/65Hz异频测量）。③按“ENT”键，光标进入“联接方式 □ 正接 ，按 ”键，则可从“联接方式□ 反接联接方式□ CVT联接方式□ CN50联接方式□ CN60联接方式□ V1/V2” 间调整联接方式，按“ESC”键，光标移至首位，再按”键，将光标移至下一排“测量电压”前，见图6所示（联接方式：CVT代表CVT自激法测量，CN50代表外接50Hz高压测试，CN60代表外接60Hz高压测试，V1/V2代表CVT变比测试）。④按“ENT”键，光标进入“测量电压□0.5KV” ，按键，则可从0.51.01.52.02.5……9.5～10KV间调整电压。

<曲靖>天正华意电气设备有限公司 供应异频全自动抗干扰介损测试仪_厂家

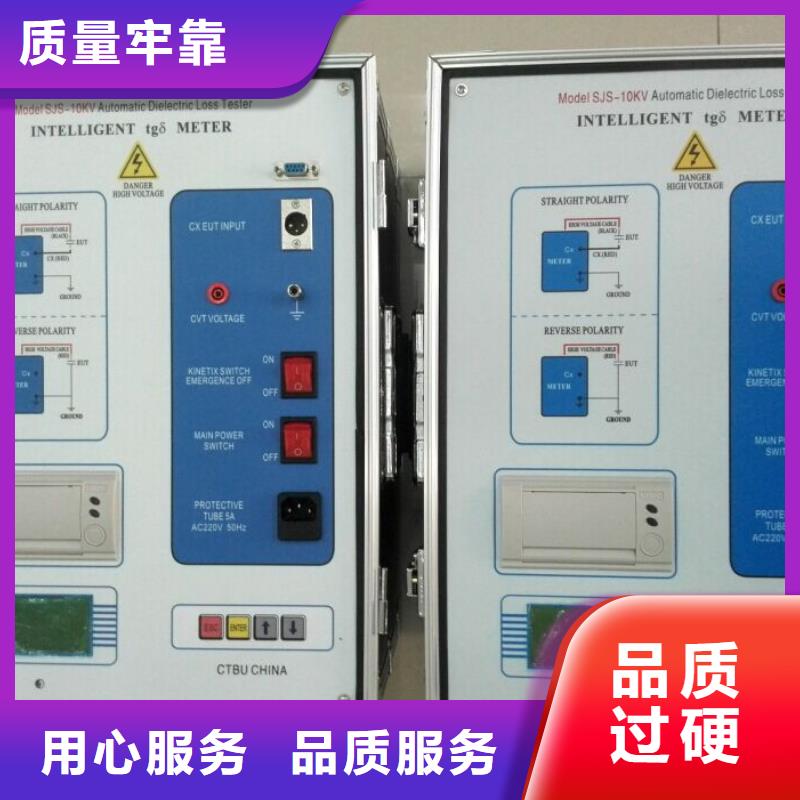

曲靖介质损耗测试仪异频介质损耗测试仪是发电厂、变电站等现场或实验室测试各种高压电力设备介损正切值及电容量的高精度测试仪器。仪器为一体化结构，内置介损测试电桥，可变频调压电源，升压变压器和SF6 高稳定度标准电容器。测试高压源由仪器内部的逆变器产生，经变压器升压后用于被试品测试。频率可变为50.0Hz、47.5Hz\52.5Hz、45.0Hz\55.0Hz、60.0Hz、57.5Hz\62.5Hz、55.0Hz\65.0Hz，采用数字陷波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。同时适用于全部停电后用发电机供电检测的场合。该仪器配以绝缘油杯加温控装置可测试绝缘油介质损耗。仪器主要具有如下特点：?超大液晶中文显示操作简单，仪器配备了高端的全触摸液晶显示屏，超大全触摸操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻点击一下就能完成整个过程的测量，是目前非常理想的智能型介损测量设备。?海量存储数据仪器内部配备有日历芯片和大容量存储器，保存数据200组，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。?科学先进的数据管理仪器数据可以通过U盘导出，可在任意一台PC机查看和管理数据。?多种测试模式仪器能够分别使用内高压、外高压、内标准、外标准、正接法、反接法、自激法等多种方式测试；在外标准外高压正接法情况下可以做高电压（大于10kV）介质损耗。?不拆高压引线测量CVT仪器可在不拆除CVT高压引线的情况下正确测量CVT的介质损耗值和电容值。?CVT反接屏蔽法测量C0仪器可采用反接屏蔽法测量CVT上端C0的介质损耗值和电容值。?

<曲靖>天正华意电气设备有限公司

曲靖介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

供应异频全自动抗干扰介损测试仪_厂家

曲靖介质损耗测试仪 仪器出现故障时，关闭电源开关，等待一分钟之后再检查。三、性能特点1、仪器采用傅立叶变换数字滤波技术，测量电容、介质损耗及其它参数。测试结果精度高，便于实现自动化测量。2、仪器采用了变频技术来现场50Hz工频干扰，即使在强电磁干扰的环境下也能测得可靠的数据。3、使用全触摸超大液晶显示器，操作简单。全触摸液晶显示屏，超大全图形操作界面，每过程都非常清晰明了，操作人员不需要额外的专业培训就能使用。轻轻触摸就能完成整个过程的测量。4、存储数据：内部配备有日历芯片和大容量存储器，能将检测结果随时保存，随时可以查看历史记录，并可以打印输出。当前时间和存储时间都能随时显示和打印。5、科学先进的数据管理：仪器数据可以通过U盘导出，可在任意一台PC机上通过专用软件，查看和管理数据。6、仪器操作简便，测量过程由微处理器控制，只要选择好合适的测量方式，数据的测量就可在微处理器控制下自动完成。一体化机型，内附标准电容和高压电源，便于现场测试，减少现场接线。8、仪器测量准确度高，可满足油介损测量要求，因此只需配备标准油杯，和专用测试线即可实现油介损测量。9、具有反接线低压屏蔽功能，在220kV CVT 母线接地情况下，对C11 可进行不拆线10kV反接线介损测量10、能够做交流耐压试验。

供应异频全自动抗干扰介损测试仪_厂家

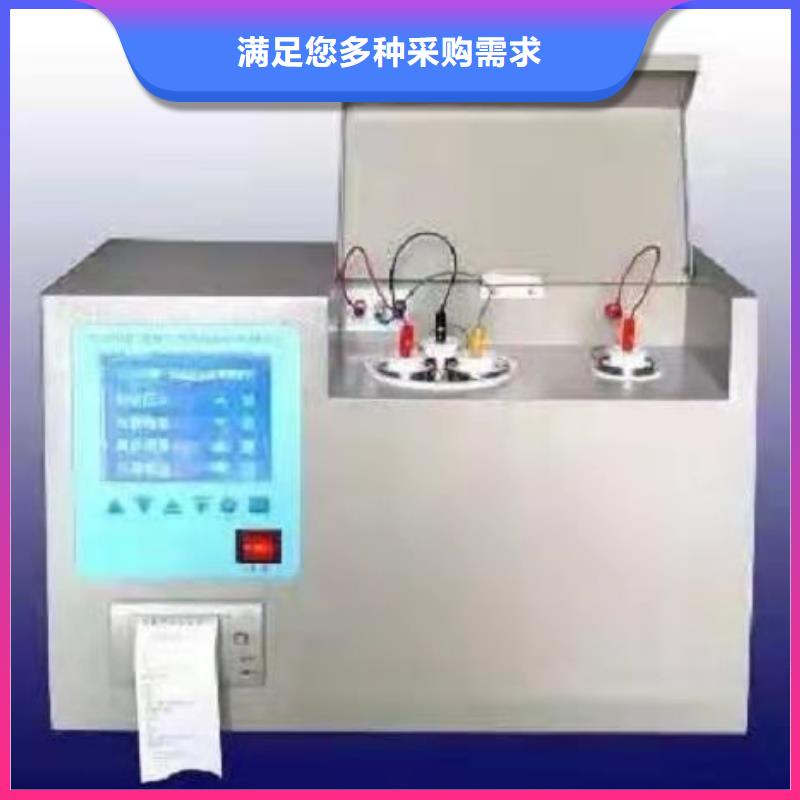

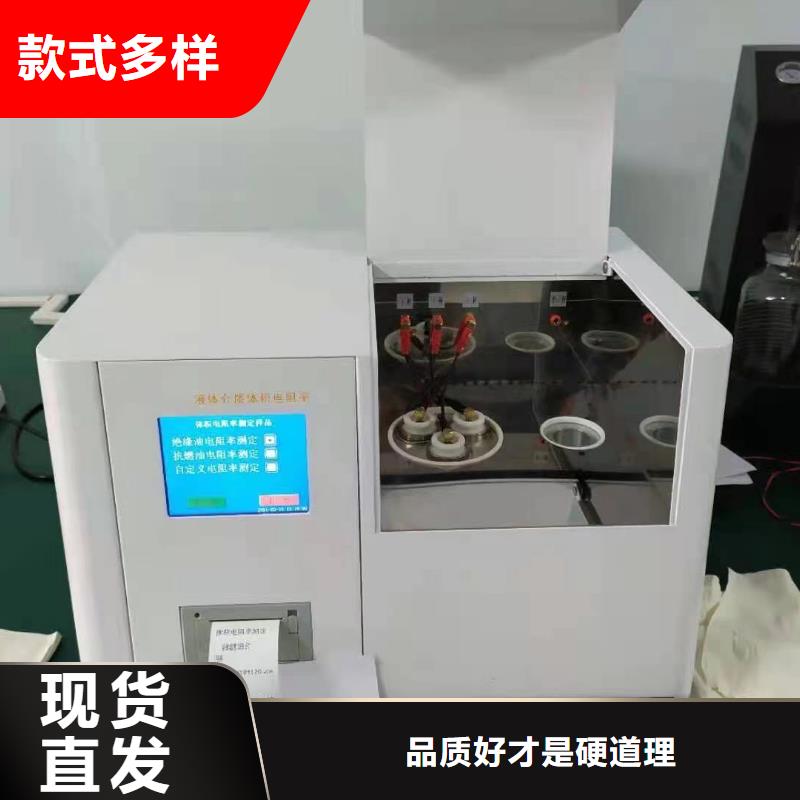

曲靖介质损耗测试仪油杯简介1.油杯结构图二 油杯结构图①油杯杯体，测量加压极油隙③油杯内电极，测量测试极 内电极固定钮⑤油杯内电极，测量屏蔽极 ⑥测试端⑦温度接口2.油杯技术标准油杯采用三极式结构，完全符合GB/T 5654-2007标准，极间间距2mm，可杂散电容及泻漏对介损测试结果的影响。3.油杯使用?装入油杯：将油杯平稳放入仪器加热炉内，保证油杯底部接触良好，以便有良好电接触和热接触，装入后应将测试线接好，黑色线是信号测试线，白色是温度测量线?取出油杯：必须在断电情况下，先取下短的黑色、白色测量线后直接将油杯取出。4.拆装油杯电极将内电极固定钮④旋松后可将内电极全部取出；同样，装入内电极后应将内电极固定钮④旋紧。5.装入油样将取出内电极的后油杯杯口朝上，然后将其向下轻斜约60度左右，再将装有40ml被试油样的量杯的杯口边缘碰到油杯杯口内壁，接着量杯慢慢轻斜，缓慢将油倒入， 注意尽可能不要在油中夹入气泡；完成后便可将内电极慢慢装入油杯，然后打拧好内电极固定钮，再将整个装完油的油杯放入主机静止15分钟（这样可很好的将大部分气泡排出；如不静止，将直接影响设备加压情况以及数据的准确）；就可以运行主机。注意：内电极系非常精密部件，取出、装入时一定动作缓慢，平稳，内外电极间不要碰撞，以防破坏表面，导致整个油杯报废；6.油杯清洗?彻底清洗：测量前，应对油杯进行的清洗，这一步骤非常重要。因为绝缘油对极微小的污染都有极为敏感的反应。
